实验任务要求
学习FreeRTOS原理，在STM32下完成一个基于FreeRTOS的多任务程序，执行3个周期性task，具体任务不限，但建议如下：task1，每间隔500ms闪烁（变化）一次LED；task2，每间隔2000ms，向串口发送一次指令数据“helloworld!"；task3，每间隔5000ms，从AHT20采集一次温湿度数据（不考虑硬件情况，仅写出整个多任务框架模拟代码）。
一、FreeRTOS移植
FreeROTS
FreeRTOS是一款开源免费的嵌入式实时操作系统，越累越多的开源组织、初创公司使用FreeRTOS来设计开发产品.FreeRTOS的移植比较简单，只需要添加需要的源码文件，不需要做任何的底层工作，再添加三个宏定义即可。
本人使用的是野火STM32指南者开发板，移植的freerots模板工程采用野火官方提供的资料

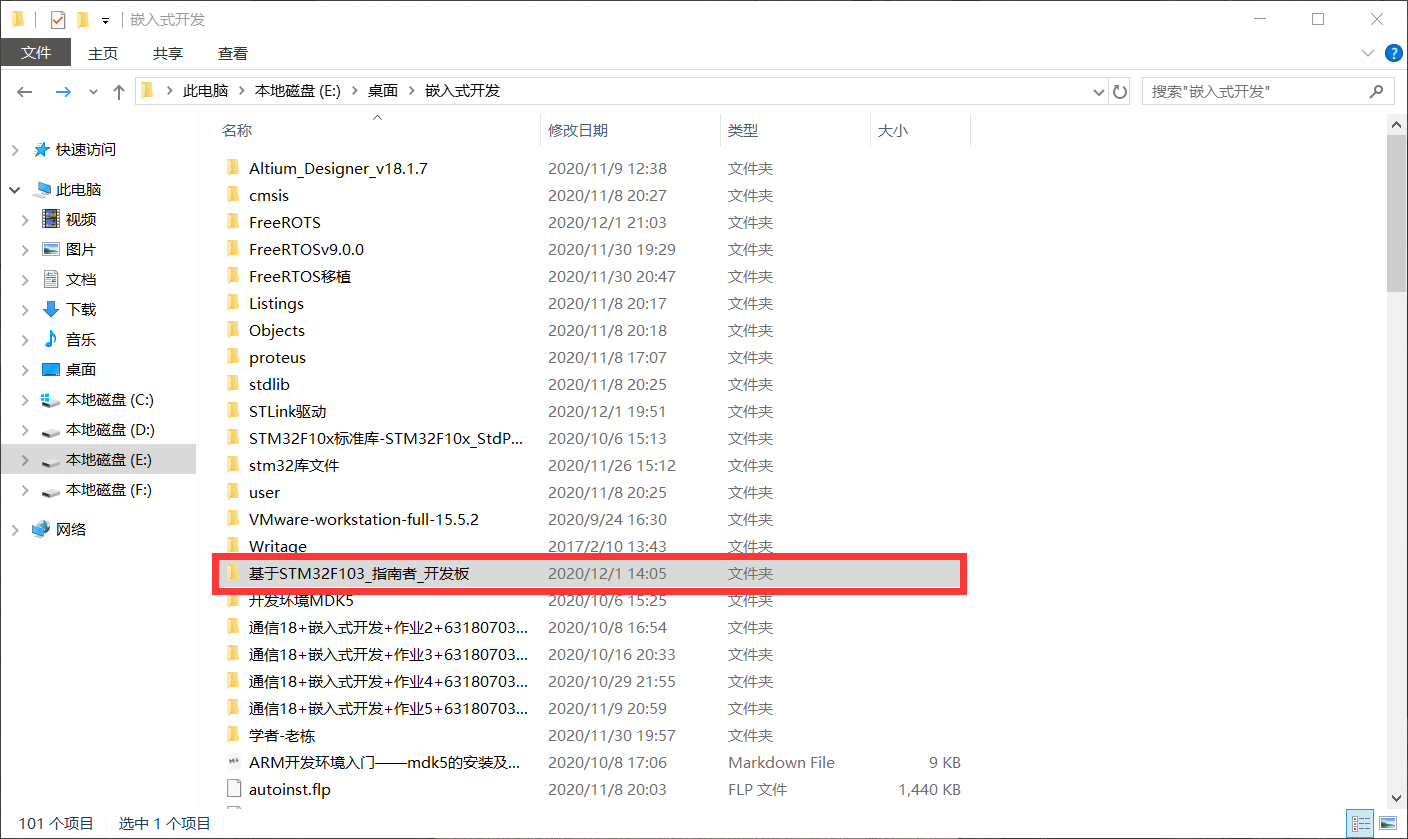

（1）首先在野火官方提供的光盘里下载“基于STM32F103_指南者_开发板”压缩文件包，解压如下

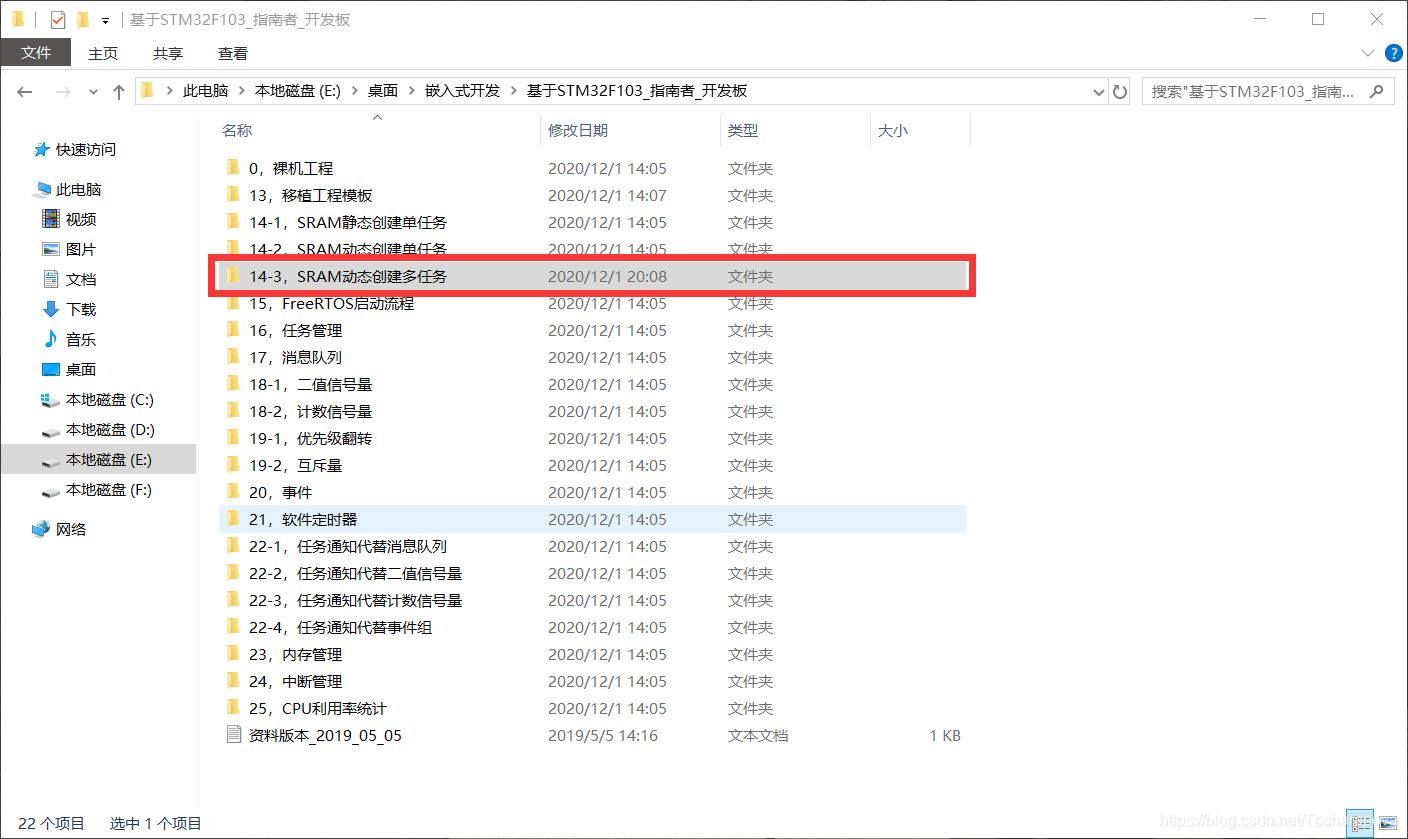

（2）打开“14-3，SRAM动态创建多任务”文件夹

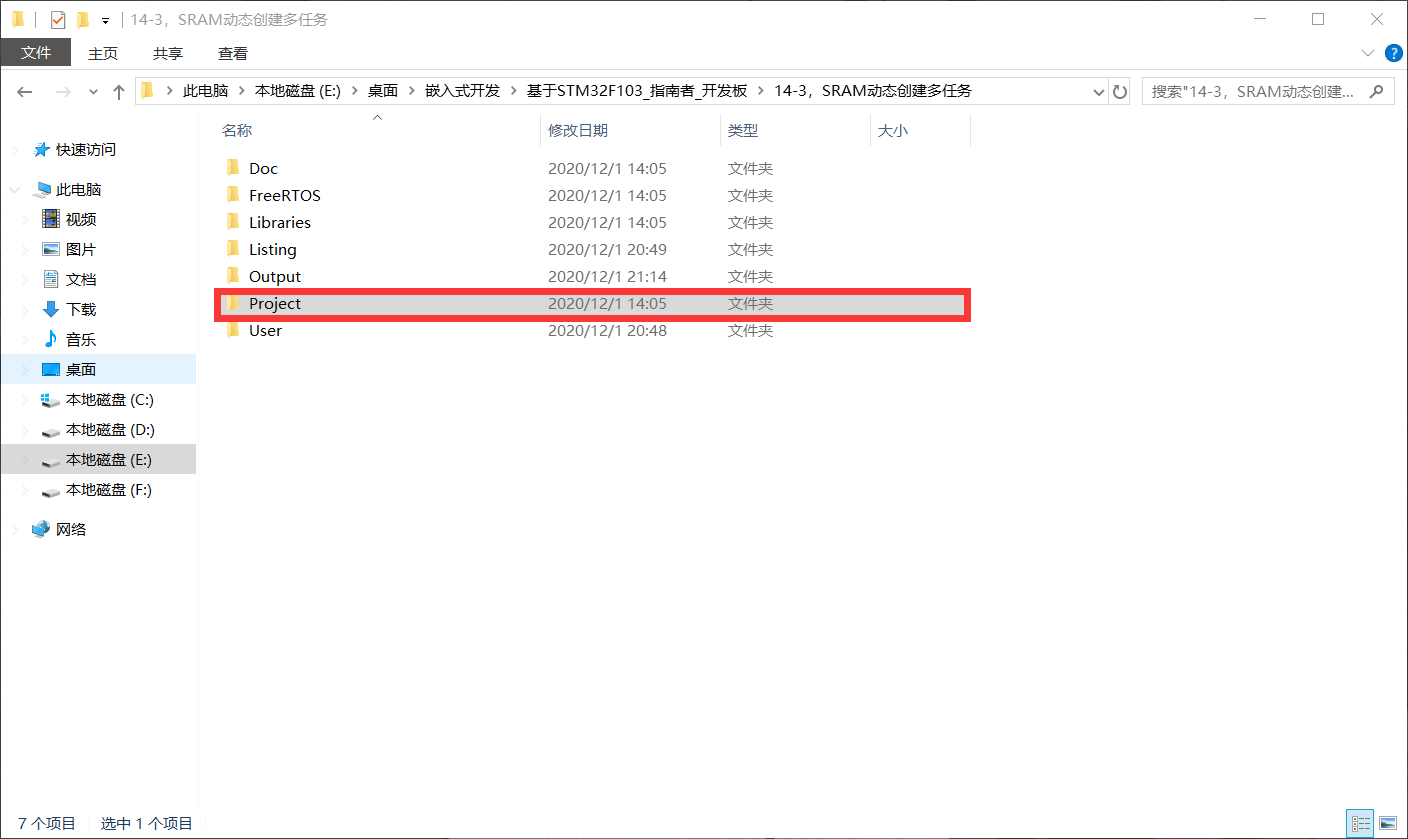

（3）打开“project”文件夹

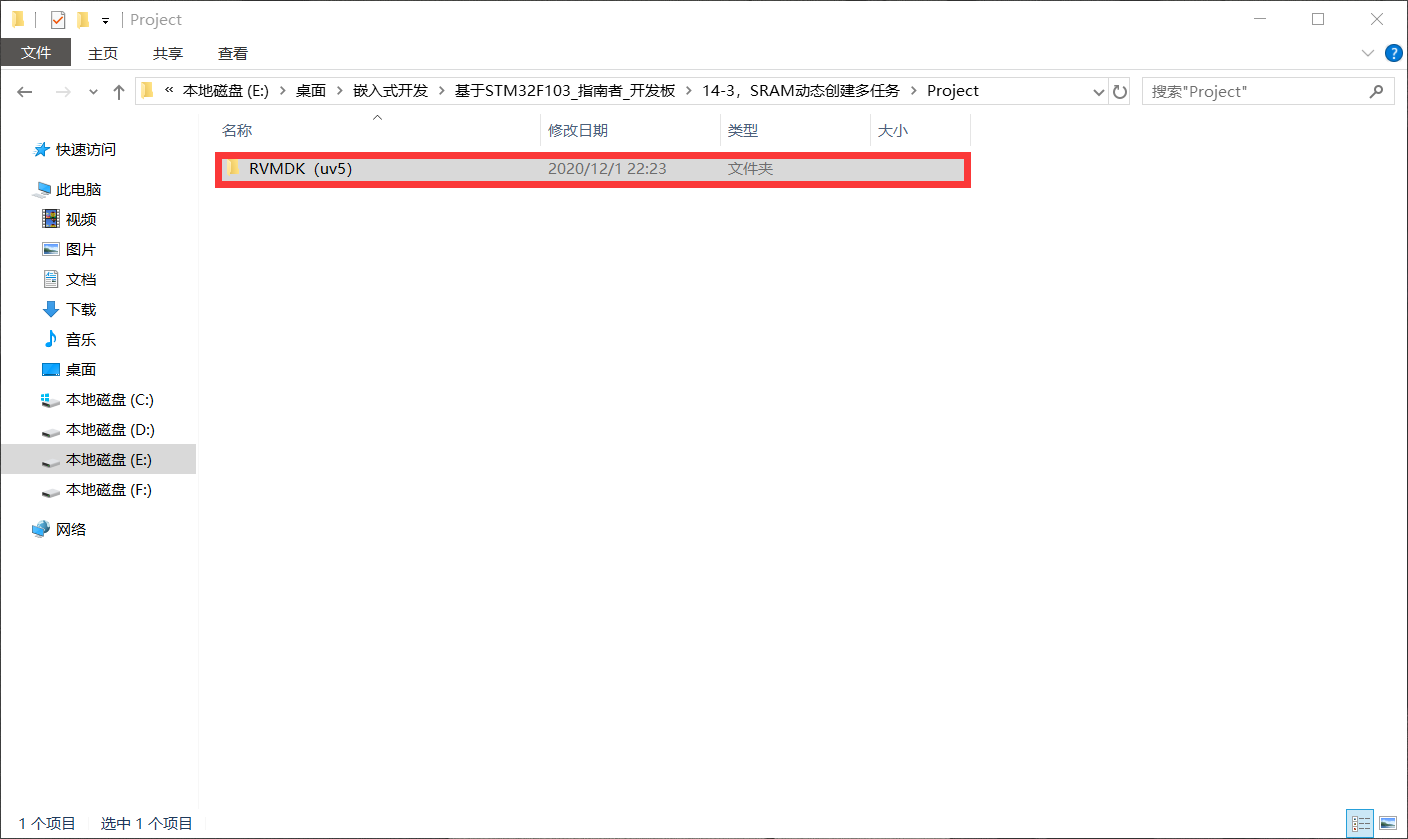

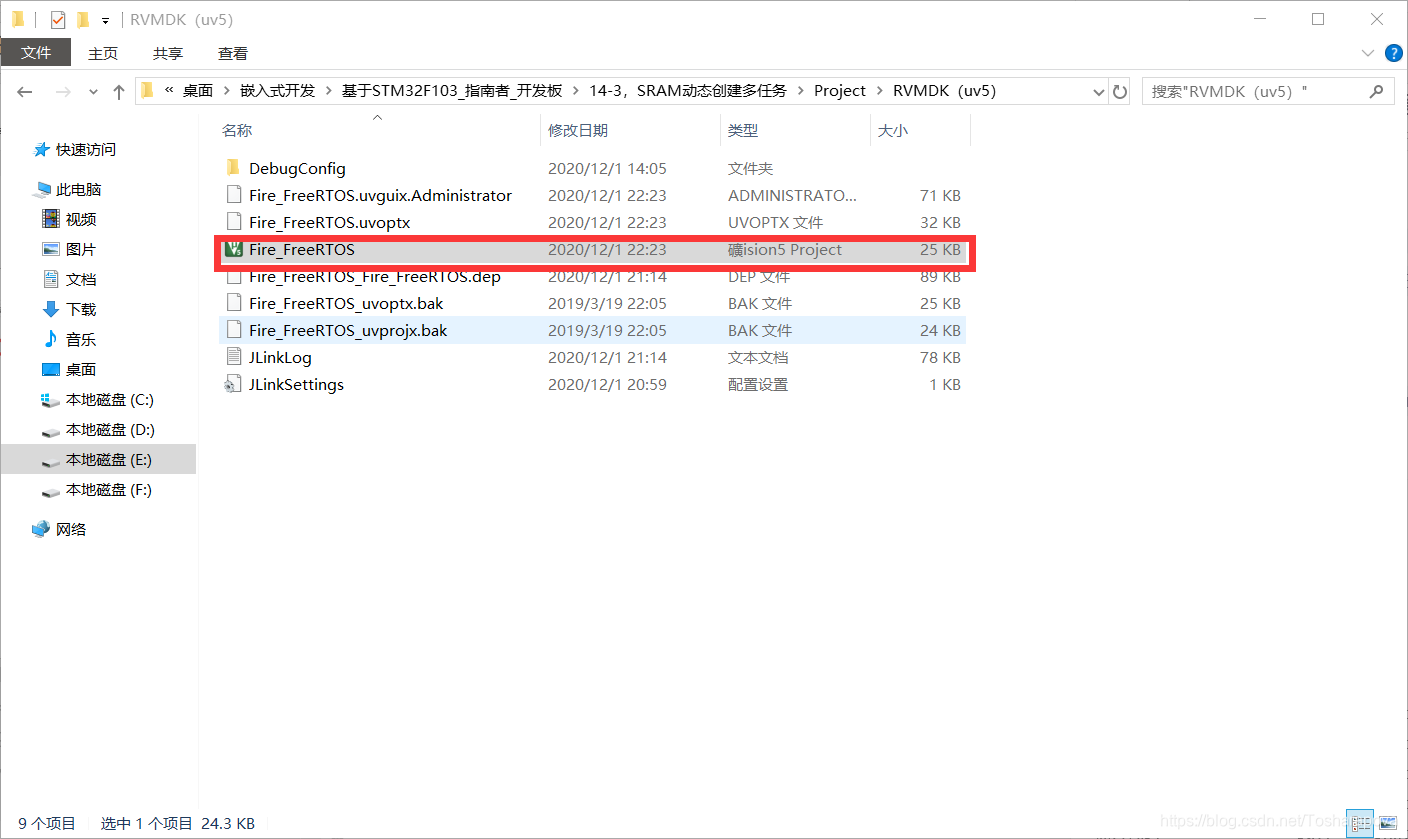

（4）打开“RVMDK（uv5）”文件夹
（5）最后点击打开keil工程文件
此时我们可以看到，FreeROTS已经成功完成移植，我们只需要修改main.c即可。
二、多任务程序实现
（1）创建多任务程序
在main.c编写程序，实现执行三个周期性任务的功能
具体程序如下：
/* FreeRTOS头文件 */
#include "FreeRTOS.h"
#include "task.h"
/*stm32头文件 */
#include "bsp_led.h"
#include "bsp_usart.h"
#include "stm32f10x.h"void Task1_led()//任务一
{while(1){LED1_ON;vTaskDelay(500); //延时500msLED1_OFF;vTaskDelay(500); //延时500ms}
}void Task2_uart()//任务二
{while(1){Usart_SendString( DEBUG_USARTx,"HelloWorld\n");vTaskDelay(2000); //延时2000ms}
}
void Task3_AHT()//任务三
{
//没有硬件，无法实现
}int main(void){ NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//中断优先级设置为组4LED_GPIO_Config(); //LED初始化USART_Config(); //串口初始化xTaskCreate(Task1_led,"TASK1_led",40,NULL,1,NULL);xTaskCreate(Task2_uart,"TASK2_uart",40,NULL,2,NULL);xTaskCreate(Task3_AHT,"TASK3_AHT",40,NULL,3,NULL);vTaskStartScheduler();//启动任务调度器，系统运行while(1){ }}
/********************************END OF FILE****************************/

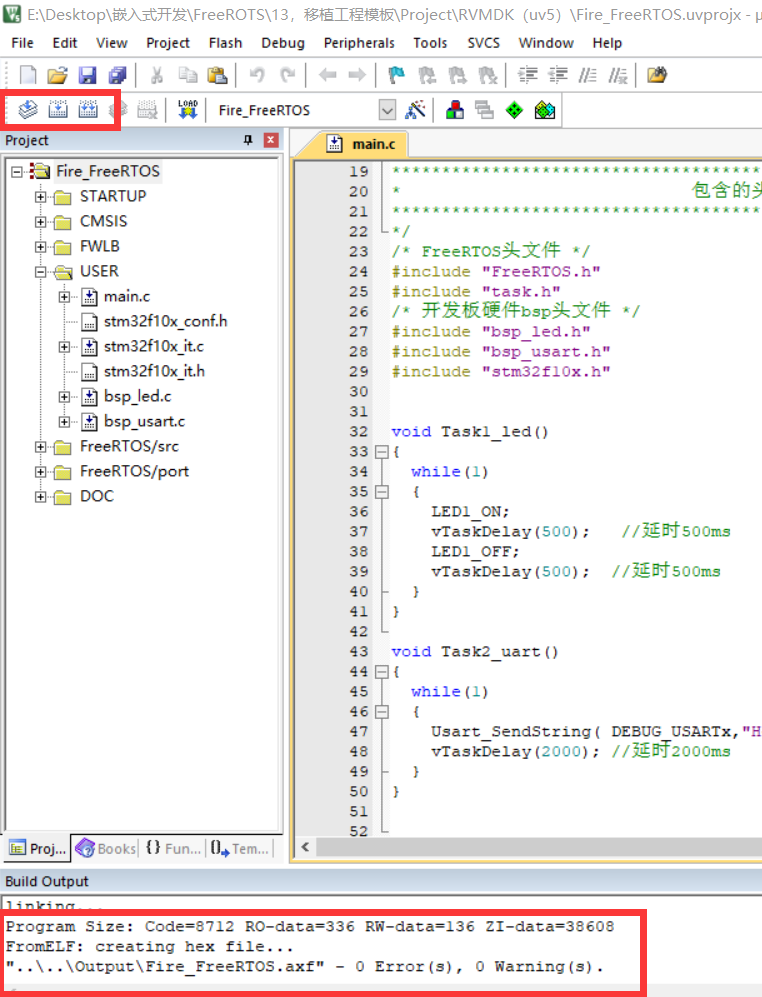

（2）编译 运行
（3）下载 烧录

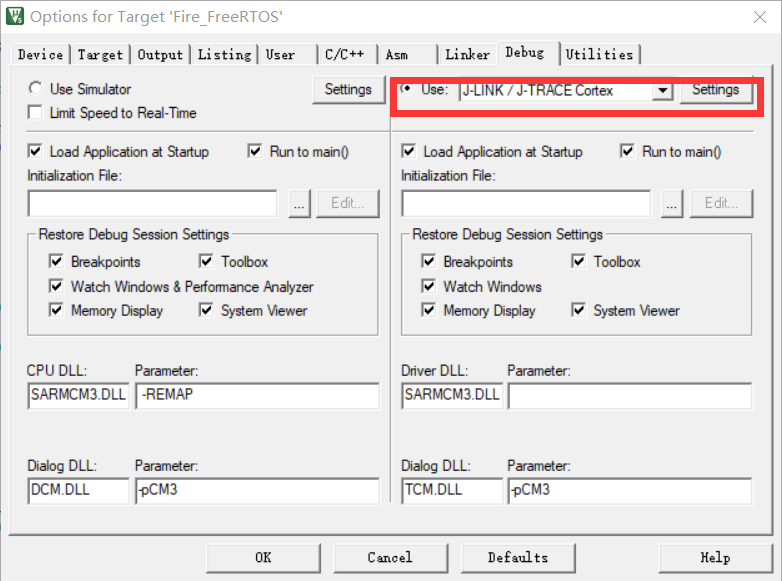

我采用的是J Link线来连接电脑和开发板，首先要先下载J Link的驱动
串口调试时，在调试助手上要确认端口已经连接上了

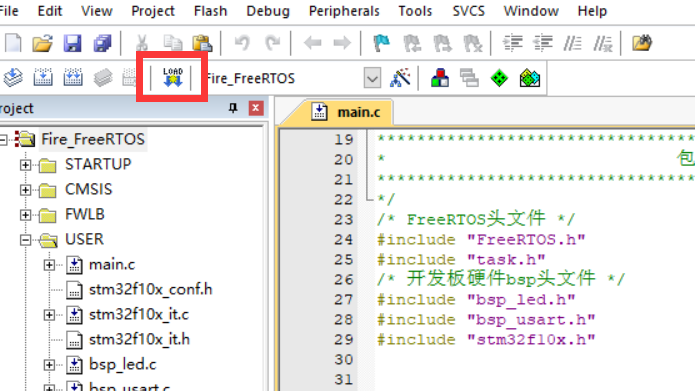

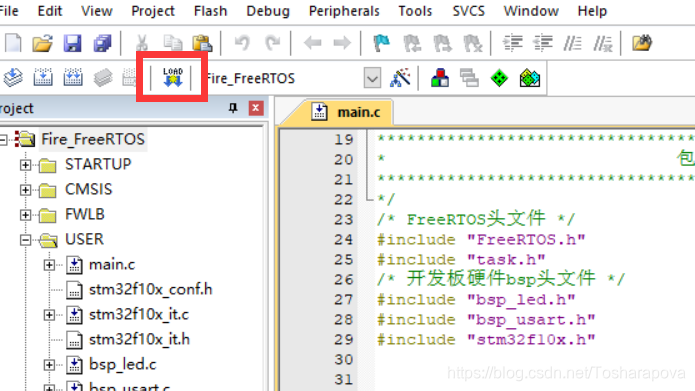

最后点击下载
最后结果展示如下：

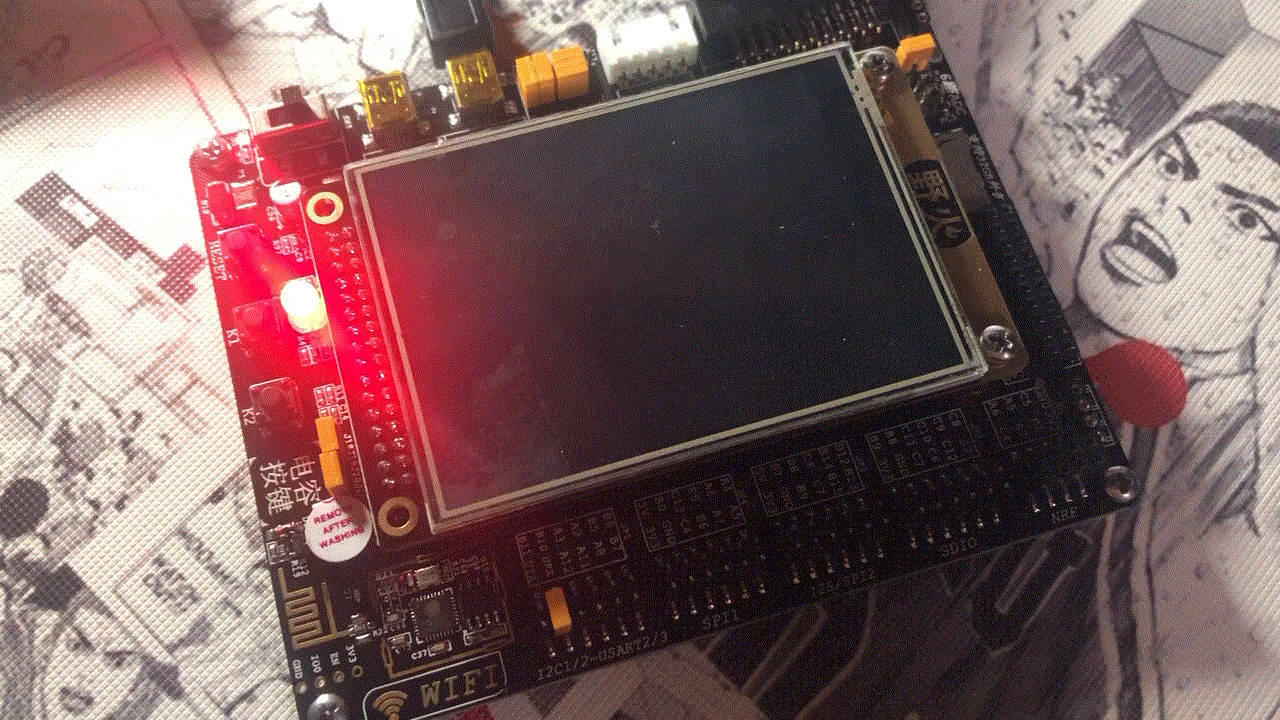

task1 LED灯闪烁

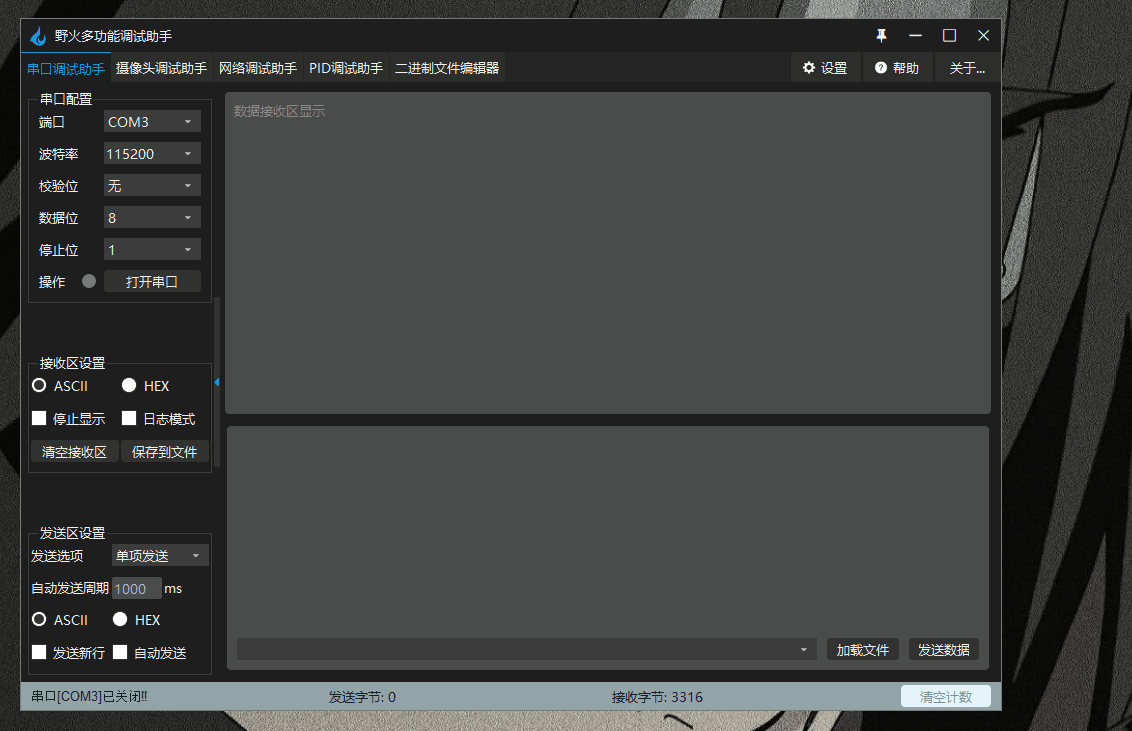

task2 利用串口调试助手显示发送“helloworld”
task3 AHT 采集温湿度数据
现在没有硬件 无法实现
